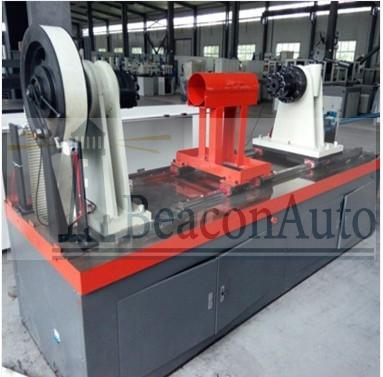

球籠萬向軸扭轉試驗機 球籠萬向軸扭轉試驗機基本信息 型號：NDW-5000 分辨率：0.001 測量精度：1級 貨號：653 加工定制：否 電源電壓：380V 規格：NDW-5000 重量：4000kg 測量范圍：500N.m 外形尺寸：2100*1200*850mm 球籠萬向軸扭轉試驗機用途及設計依據: 球籠式等速萬向節傳動軸扭轉試驗機主要用于球籠式等速萬向節傳動軸的靜態扭轉試驗，測試其靜態扭轉剛度及扭轉強度試驗。 設計符合中華人民共和國汽車行業標準(QC／T523—1999)《汽車傳動軸臺架試驗方法》中對試驗機的要求 球籠萬向軸扭轉試驗機主要技術性能指標： 1*扭矩：±6000Nm，示值精度20%起±1%。 2試驗頻率范圍：0.1-10Hz。 3*轉角：±45°，示值精度1%。 4主要試驗波形：由美國MTS公司407控制器支持。 5具有兩個閉環控制回路：角度、扭矩。 6具有試驗參數極限保護功能。 7恒壓伺服泵站規格：流量140L/min，21Mpa，電機功率75kW。 注：以上參數可以根據客戶要求調整！ 球籠萬向軸扭轉試驗機適用標準： JB/T9370—2007《扭轉試驗機技術條件》 GB10128—2007《金屬材料 室溫扭轉試驗方法》 JJG269-2006《扭轉試驗機檢定規程》 滿足ISO、ASTM、EN、DIN、JIS標準，用戶也可以提供相關的技術標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。 球籠萬向軸扭轉試驗機試驗方法： 1、靜扭轉剛性試驗 1）用等速萬向節的基準面按標準狀態裝在試驗臺上。 2）按一定的方向對等速萬向節施以扭矩，加到額定負荷為止，然后退回到原始狀態。 3）記錄試驗結果，并計算等速萬向節靜扭轉剛度。 2、靜扭轉強度試驗： 1）用等速萬向節的基準面按標準狀態裝在試驗臺上。 2）按一定方向施加扭矩進行試驗，自動記錄扭矩及其相應扭角，直到等速萬向節最薄弱的零件損壞為止。 3）記錄試驗結果，并繪制扭轉曲線圖。 4）采用計算機自動控制，進口伺服電機加載，滿足標準所要求的球籠式等速萬向節傳動軸、半軸靜態扭轉剛度和靜態扭轉強度試驗。通過相應夾具聯接安裝,在試驗機允許*扭矩范圍內,可進行各種軸類零件、汽車后橋、結構件及各類材料試樣的靜態扭轉試驗。是廠礦企業、科研單位、高等院校的高性能理想試驗設備。 5）常用規格：2kNm，3kNm，5kNm，10kNm，20kNm，30kNm，50kNm，60kNm，80kNm可供選擇。
|
