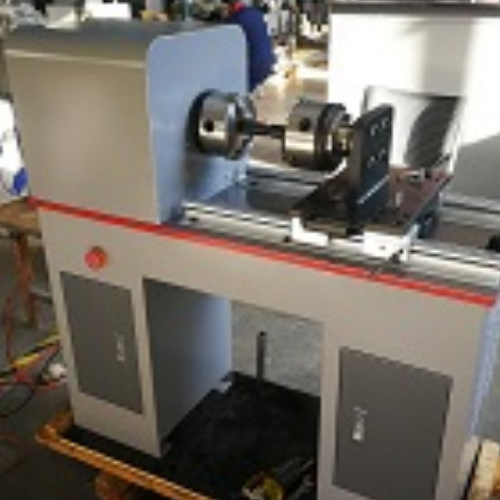

NR-6電線電纜卷繞扭轉試驗機 關鍵詞：電子式導線卷繞扭轉試驗機；鋁線、鋼線、鋼桿、鋼芯鋁絞線電線電纜卷繞扭轉試驗機；GB/T 4909.4裸電線試驗方法扭轉試驗機；GB/T 4909.7裸電線試驗方法卷繞試驗機 一、使用范圍： NR-6電線電纜卷繞扭轉試驗機，是一種新型扭轉纏繞一體試驗機，該機為臥式結構，由加載、傳動、卷繞、加力、跟蹤、等部分組成，適用于標稱直徑為Φ3-Φ6mm的導線的扭轉、卷繞性能的測試；旋轉速度：15、20、30、60轉/分鐘可調。主要測定線材在單向、雙向扭轉或纏繞中承受塑性變形的能力及顯示線材表面及內部缺陷。 二、電線電纜卷繞扭轉試驗機適用標準 1、GB/T2976-2004《金屬材料 線材 纏繞試驗方法》 2、GB/T239.1-2012《金屬材料 線材 第一部分：單向扭轉試驗方法》 3、GB/T239.2-2012《金屬材料 線材 第二部分：雙向扭轉試驗方法》 4、GB/T 7424.21-2021光纜測試標準 5、GB/T 4909.4-2009 《裸電線試驗方法.扭轉試驗》 6、GB/T 4909.7-2009《裸電線試驗方法.卷繞試驗》標準要求 7、參考GB/T3428-2002、GB/T3428-2012《架空絞線用鍍鋅鋼線》等標準設計 三、電線電纜卷繞扭轉試驗機主要技術參數： 1、兩夾頭最大距離：400mm 2、旋轉速度：10、15、20、30、60 3、鉗口硬度：HRC55～65 4、試驗機工作噪音：＜70db 5、光纜直徑：Φ3-Φ6mm 6、卷繞速度：15/20/30/60rpm； 7、芯棒有效工作長度：100mm；芯棒直徑(新標準要求配置)：Ф2，Ф4, Ф5，Ф6, Ф8，Ф10，Ф12，Ф14。 8、電源：220V，50Hz； 9、卷繞方向：正轉或反轉； 10、整機尺寸（長*寬*高）：1845mm*405mm*1025mm（以實際尺寸為準） 11、重量：265KG
三、結構及特點： 1、主機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。芯棒采用優質合金結構鋼，表面光滑，剛度大，保證其使用壽命。 2、驅動系統：電動機驅動，轉動扭矩大，加載均勻、穩定無沖擊。 3、傳動系統：采用精密減速器傳動，保證傳動的均勻、穩定及較高的傳動精度。 四、操作與使用： 扭轉試驗操作方法： 1、根據需要旋轉面板上的旋鈕至所需速度即可； 2、選擇距離時，先把右邊的把手搬到垂直于滑動軸的位置，松開滑軌上限位板的螺絲；把所需試驗的試樣一端插入左手夾頭中，夾緊試樣并使試樣的軸線與夾頭的中心對正（目測），再把另一端置入右邊夾頭中，用同樣的方法夾緊試樣。試樣裝完后再把右邊的把手放到與滑動軸平行位置。（砝碼所施加的拉緊力不得大于該試樣線材公稱抗拉強度相應力值的2%，選好相應重量的砝碼放在右邊的砝碼托盤上即可，如隨機砝碼不夠用時，用戶可根據需要自備） 3、根據需要選擇適當的旋向，按動相應的旋向按扭按鈕試驗開始，直到試樣斷開，設備停機且試驗結束。 五、維護與保養： 1、試驗機應安裝在干燥、清潔、無震動的屋內。 2、試驗機安裝后請接好地線。 3、在夾頭滑軌部分每班一次少量加注20#機油（將夾頭左、右拉動即可，三個月擦洗一次并上20#機油，防止銹蝕及油泥，減少軸向阻力）。 標簽：NR-6電線電纜卷繞扭轉試驗機 本公司是生產與銷售試驗機的專業廠家，中國試驗機網特別推薦企業，主要生產經營各種材料與零部件的拉力試驗機、壓力試驗機、扭轉試驗機、疲勞試驗機、振動試驗機、萬能試驗機等各種檢測設備， 試驗機國內首創液晶漢字顯示、全程自動采集。
|
